EMI片状滤波器





此类滤波器广泛用在线路板上作信号线或电源线干扰的抑制。其由三端电容和铁氧体磁珠构成了T型低通滤波器。

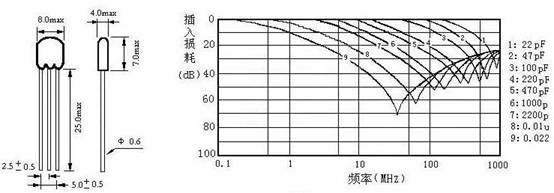

型  号 电容值（PF） 通过最大电流（A） 额定工作电压（V-） 插入损耗曲线 温 度 特 性
PLB-100-220K 22±10% 5 100 1 40～125℃
        470K 47±10% 2
        101K 100±10% 3
        221K 220±10% 4
        471K 470±10% 5
        102K 1000±10% 6
        202K 2000±10% 7
        103M 10000±20% 8
        223M 22000±20% 9

注①

注①在50Ω系统中，无负载条件下测量。

                产品型号意义：
                    PLB  —     100  —   103          M（K）
                片状滤波器    耐压100V   电容量   容量偏差±20%（±10%）
                                         0.01 uF
