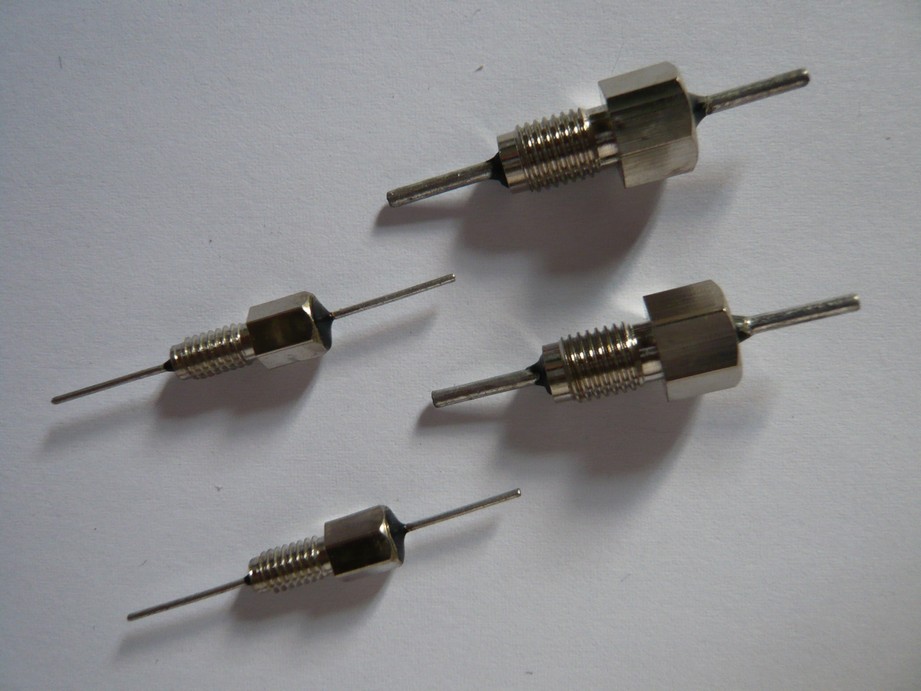

螺装π型滤波器
π型滤波器电路结构，适合源阻抗和负载阻抗都低，并对干扰抑制性能要求高的使用场合。
1. 安装尺寸为M4螺栓，体积适中，工作电流较小。
|
型 号 |
电容量 PF |
耐压 VDC |
电流 A |
插 入 损 耗 （dB） |
||||
|
1MHZ |
10MHZ |
100MHZ |
1GHZ |
10GHZ |
||||
|
LP1-200-101 LP1-200-471 LP1-200-102 LP1-200-202 LP1-200-332 |
100+100 470+470 1000+1000 2000+2000 3300+3300 |
200
|
8
|
- - - 1 2 |
- 5 7 11 14 |
7 35 50 60 70 |
29 70 70 75 80 |
32 70 70 75 80 |
测试电压：耐压×3 ；绝缘电阻：＞4000MΩ；ｔｇδ:＜ 0.030； 温度范围：-55～125。

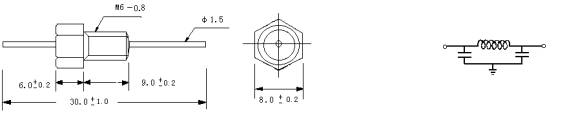

2. 安装尺寸为M6螺栓，体积较大，工作电流较大。
|
型 号 |
电容量 PF |
耐压 VDC |
电流 A |
插 入 损 耗 （dB） |
||||
|
1MHZ |
10MHZ |
100MHZ |
1GHZ |
10GHZ |
||||
|
LP2-200-101 LP2-200-471 LP2-200-102 LP2-200-202 LP2-200-332 LP2-200-472 |
100+100 470+470 1000+1000 2000+2000 3300+3300 4700+4700 |
200
|
15
|
- - - 1 2 3 |
- 5 7 11 14 16 |
7 35 50 60 70 75 |
29 70 70 75 80 80 |
32 70 70 75 80 80 |
测试电压：耐压×3 ；绝缘电阻：＞4000MΩ；ｔｇδ:＜ 0.030； 温度范围：-55～125。
