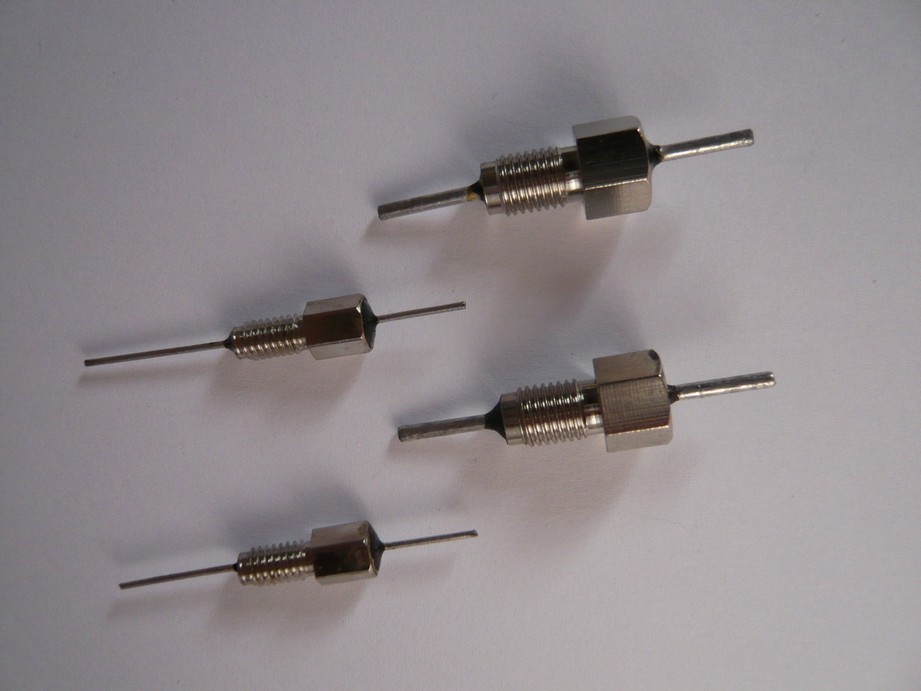

螺状T型滤波器
T型滤波器电路结构，适合源阻抗和负载阻抗都较低的使用要求。

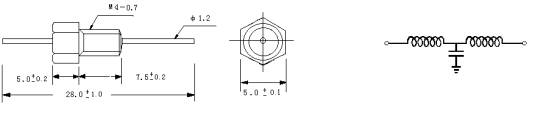

1. 安装尺寸为M4螺栓，体积适中，工作电流较小。
|
型 号 |
电容量 PF |
耐压 VDC |
电流 A |
插 入 损 耗 （dB） |
||||
|
1MHZ |
10MHZ |
100MHZ |
1GHZ |
10GHZ |
||||
|
LT1-200-101 LT1-200-471 LT1-200-102 LT1-200-202 LT1-200-332 |
100 470 1000 2000 3300 |
200
|
8
|
- - - - |
- 2 7 9 12 |
9 21 28 30 32 |
27 40 45 48 50 |
34 45 50 55 58 |
测试电压：耐压×3 ； 绝缘电阻：＞4000MΩ ；ｔｇδ:＜ 0.030； 温度范围：-55～125℃。

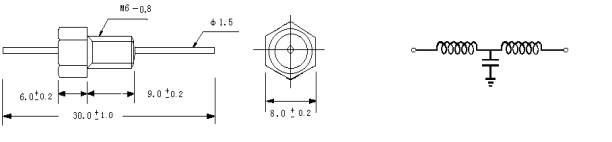

2. 安装尺寸为M6螺栓，体积较大，工作电流较大。
|
型 号 |
电容量 PF |
耐压 VDC |
电流 A |
插 入 损 耗 （dB） |
||||
|
1MHZ |
10MHZ |
100MHZ |
1GHZ |
10GHZ |
||||
|
LT2-200-101 LT2-200-471 LT2-200-102 LT2-200-202 LT2-200-332 LT2-200-472 |
100 470 1000 2000 3300 4700 |
200
|
15
|
- - - - |
- 2 7 9 12 14 |
9 21 28 30 32 34 |
27 40 45 48 50 52 |
34 45 50 55 58 60 |
测试电压：耐压×3 ； 绝缘电阻：＞4000MΩ ；ｔｇδ:＜ 0.030； 温度范围：-55～125℃。
