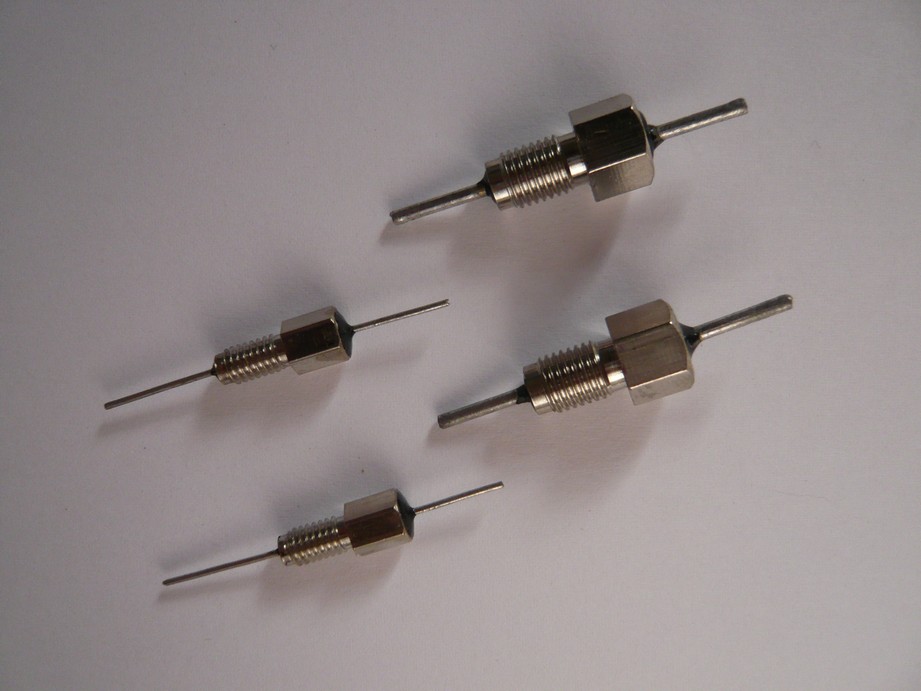

螺状L型滤波器
L型滤波器电路结构，按不同的安装方式可分别适合于源阻抗高、负载阻抗低，或源阻抗低、负载阻抗高的不同使用要求。

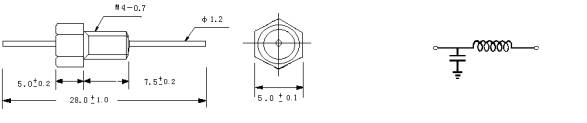

1、安装尺寸为M4螺栓，体积适中，工作电流较小。
|
型 号 |
电容量 PF |
耐压 VDC |
电流 A |
插 入 损 耗 （dB） |
||||
|
1MHZ |
10MHZ |
100MHZ |
1GHZ |
10GHZ |
||||
|
LL1-200-101 LL1-200-471 LL1-200-102 LL1-200-202 LL1-200-332 |
100 470 1000 2000 3300 |
200
|
8
|
- - - - - |
- 2 6 12 14 |
7 19 25 27 28 |
24 38 42 44 45 |
45 51 55 58
|
测试电压：耐压×3 ； 绝缘电阻：＞4000MΩ ；ｔｇδ:＜ 0.030； 温度范围：-55～125℃。

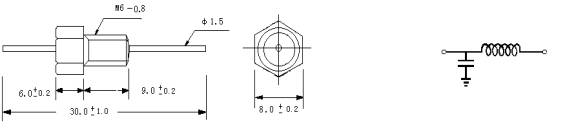

2、安装尺寸为M6螺栓，体积较大，工作电流较大。
|
型 号 |
电容量 PF |
耐压 VDC |
电流 A |
插 入 损 耗 （dB） |
||||
|
1MHZ |
10MHZ |
100MHZ |
1GHZ |
10GHZ |
||||
|
LL2-200-101 LL2-200-471 LL2-200-102 LL2-200-202 LL2-200-332 LL2-200-472 |
100 470 1000 2000 3300 4700 |
200
|
15
|
- - - - - - |
- 2 6 12 14 15 |
7 19 25 27 28 29 |
24 38 42 44 45 47 |
28 45 51 55 58 60 |
测试电压：耐压×3 ；绝缘电阻：＞4000MΩ；ｔｇδ:＜ 0.030； 温度范围：-55～125℃。
