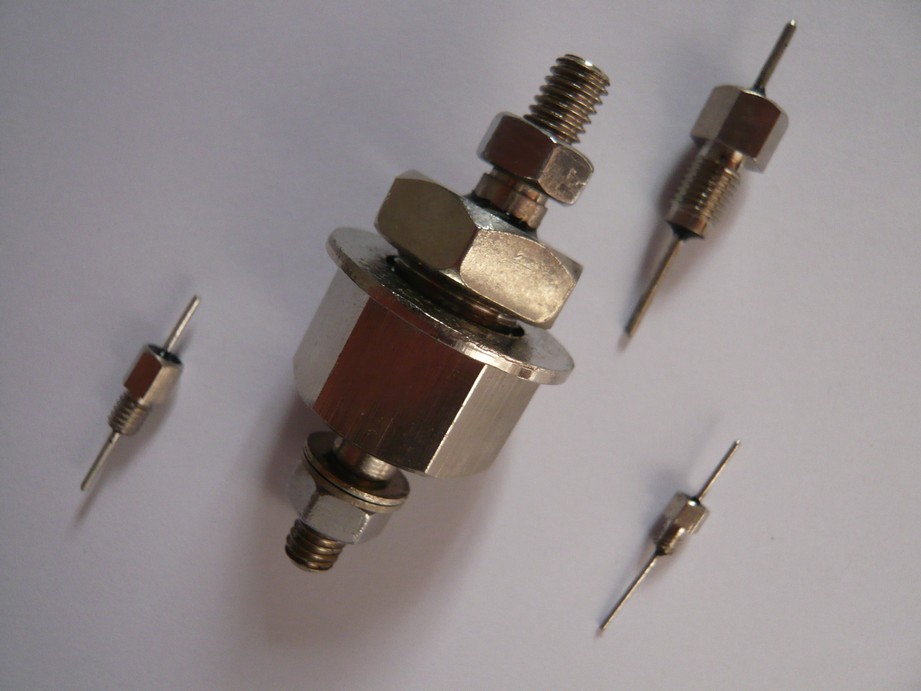

螺状C型馈通滤波器
此类滤波器为单电容结构，适用于信号线滤波和直流电源线滤波。

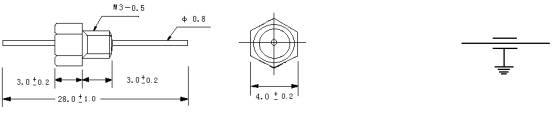

1. 安装尺寸为M3螺栓，体积小、工作电流较低。
|
型 号 |
电容量 PF |
耐压 VDC |
电流 A |
插 入 损 耗 （dB） |
||||
|
1MHZ |
10MHZ |
100MHZ |
1GHZ |
10GHZ |
||||
|
LC1-200-680 LC1-200-101 LC1-200-471 LC1-200-102 LC1-200-202 LC1-200-332 |
68 100 470 1000 2000 3300 |
200
|
5
|
- - - - |
-
1 4 10 13 |
1 3 12 23 26 28 |
17 20 27 35 38 43 |
26 28 32 42 44 50 |
测试电压：耐压×3 ； 绝缘电阻：＞4000MΩ ；ｔｇδ:＜ 0.030； 温度范围：-55～125℃。

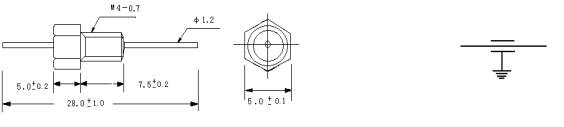

2. 安装尺寸为M4螺栓，体积适中、工作电流较大。
|
型 号 |
电容量 PF |
耐压 VDC |
电流 A |
插 入 损 耗 （dB） |
||||
|
1MHZ |
10MHZ |
100MHZ |
1GHZ |
10GHZ |
||||
|
LC2-200-680 LC2-200-101 LC2-200-471 LC2-200-102 LC2-200-202 LC2-200-332 LC2-200-472 LC2-200-682 |
68 100 470 1000 2000 3300 4700 6800 |
200
|
10
|
- - - -
1 |
-
1 4 10 13 14 15 |
1 3 12 23 26 28 30 32 |
17 20 27 35 38 43 45 47 |
26 28 32 42 44 50 52 55 |
测试电压：耐压×3 ； 绝缘电阻：＞4000MΩ ；ｔｇδ:＜ 0.030； 温度范围：-55～125℃。

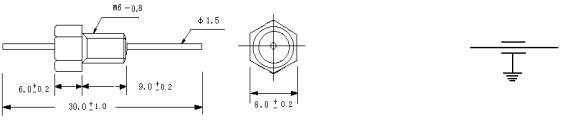

3. 安装尺寸为M6螺栓，体积较大、工作电流大。
|
型 号 |
电容量 PF |
耐压 VDC |
电流 A |
插 入 损 耗 （dB） |
||||
|
1MHZ |
10MHZ |
100MHZ |
1GHZ |
10GHZ |
||||
|
LC3-200-101 LC3-200-471 LC3-200-102 LC3-200-202 LC3-200-332 LC3-200-472 LC3-200-682 LC3-200-103 |
100 470 1000 2000 3300 4700 6800 10000 |
200
|
20 |
- - - - - - 1 4 |
- 1 4 10 13 14 15 21 |
3 12 23 26 28 30 32 35 |
20 27 35 38 43 45 47 50 |
28 32 42 44 50 52 55 58 |
测试电压：耐压×3 ；绝缘电阻：＞4000MΩ；ｔｇδ:＜ 0.030； 温度范围：-55～125℃。

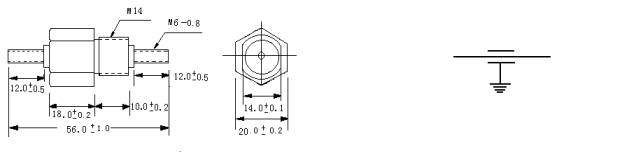

4. 螺装C型高容量大电流馈通滤波器
此类滤波器为单电容结构，适用于大电流的电源线滤波。
安装尺寸为M14螺栓，体积大、容量高、工作电流达100A。
|
型 号 |
电容量 uF |
耐压 VDC |
电流 A |
插 入 损 耗 （dB） |
||||
|
0.1MHZ |
1MHZ |
10MHZ |
100MHZ |
1GHZ |
||||
|
LC4-200-333 LC4-200-104 LC4-200-105 LC4-200-155 |
0.033 0.1 1.0 1.5 |
200 |
100 |
1 4 20 23 |
5 13 41 45 |
24 35 61 64 |
38 50 70 70 |
53 55 70 70 |
测试电压：耐压×3 ； 绝缘电阻：＞4000MΩ；ｔｇδ:＜ 0.035； 温度范围：-55～125℃。
