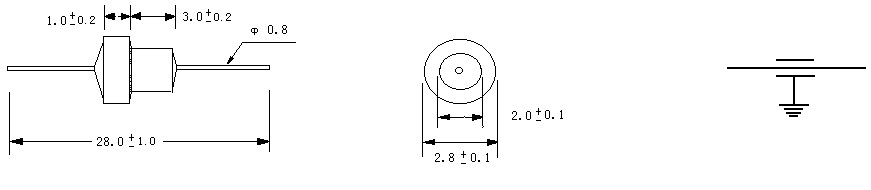

超小型焊接式瓷介穿芯电容器 (特殊要求可专门制作)
体积很小，适用于小电流的信号线和直流电源线滤波。
另可组合安装而成为滤波“阵列板”或滤波“连接器”。
|
型 号 |
电容量 PF |
耐压 VDC |
电流 A |
插 入 损 耗 （dB） |
||||
|
1MHZ |
10MHZ |
100MHZ |
1GHZ |
10GHZ |
||||
|
CC53-100 CC53-270 CC53-680 CC53-101 CC53-151 |
10 27 68 100 150 |
100
|
2.0
|
- - - - |
-
|
1 3 5 |
4 11 17 20 22 |
10 20 26 28 29 |
测试电压：耐压×3 ； 绝缘电阻：＞1×1010 Ω ；ｔｇδ:＜ 0.003； 温度范围：-55～125℃。
CC53型瓷介穿芯电容器适用于高频信号场合。
|
型 号 |
电容量 PF |
耐压 VDC |
电流 A |
插 入 损 耗 （dB） |
||||
|
CT53-331 CT53-471 CT53-681 CT53-102 CT53-152 CT53-202 CT53-332 CT53-472 |
330 470 680 1000 1500 2000 3300 4700 |
100 |
2.0 |
|
1 2 4 6 10 13 14 |
10 12 18 23 24 26 28 30 |
24 27 30 35 36 38 43 45 |
30 32 38 42 43 44 50 52 |
|
测试电压：耐压×3 ； 绝缘电阻：＞1×109 Ω ；ｔｇδ:＜ 0.035； 温度范围：-55～125℃。 CT53型瓷介穿芯电容器适用于低频信号场合。 |
||||||||
测试电压：耐压×3 ； 绝缘电阻：＞1×109 Ω ；ｔｇδ:＜ 0.035； 温度范围：-55～125℃。
CT53型瓷介穿芯电容器适用于低频信号场合。
